3．混凝土密实成型
（1）混凝土振动密实成型。用于振动捣实混凝土拌和物的振动器按其工作方式可分为内部振动器、外部振动器、表面振动器和振动台四种（图4.4.4）
内部振动器又称插入式振动器，其工作部分是一棒状空心圆柱体，内部装有偏心振子，在电动机带动下产生高速转动而产生高频微幅的振动。内部振动器适用于基础、柱、梁、墙等深度或厚度较大的结构构件的混凝土捣实。

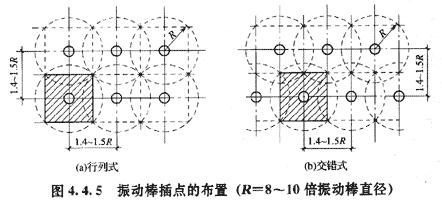

使用内部振动器时，要使振动棒垂直插入混凝土中，为使上下层混凝土结合成整体，振动棒插入下层尚未初凝的混凝土中50～100mm.振捣时要“快插慢拔”。快插是为了防止先将表面混凝土振实而造成分层离析；慢拔是为了使混凝土来得及填满振动棒拔出时所形成的空洞。振捣棒各插点的间距应该均匀，对普通混凝土插点间距不大于有效作用半径的1.5倍，对轻骨料混凝土插点间距不大于1.0倍。振捣棒移动方式有行列式和交错式两种（见图4.4.5）每个插点的振捣时间一般为20～30s。振捣棒与模板的距离不应大于其作用半径的0.5倍，并应避免碰撞钢筋、模板、芯管、预埋件等。
表面振动器又称平板振动器，是由带偏心块的电动机和平板等组成。表面振动器是放在混凝土表面进行振捣，适用于振捣楼板、地面和薄壳等薄壁构件。当采用表面振动器时，要求振动器的平板与混凝土保持接触，其移动间距应保证振动器的平板能覆盖已振实部分的边缘，应相互搭接30～50mm，以保证衔接处混凝土的密实。最好振捣两遍，两遍方向互相垂直。第一遍主要使混凝土密实，第二遍主要使混凝土表面平整。每一位置的延续时间一般为25～40s，以混凝土表面均匀出现浮浆为准。
外部振动器又称附着式振动器，它是直接固定在模板上，利用带偏心块的振动器产生的振动通过模板传递给混凝土拌和物，达到振实目的。适用于振捣断面较小或钢筋较密的柱、梁、墙等构件。使用外部振动器时，应考虑其有效作用范围约1～1.5m，作用深度约250mm。当构件尺寸较厚时，需在构件两侧安设振动器同时进行振动。当钢筋配置较密和构件断面较深较窄时，亦可采取边浇筑边振动的方法。
振动台是混凝土预制构件厂中的固定生产设备，用于振实预制构件。
（2）混凝土真空作业法。混凝土真空作业法是指借助于真空负压，将水从刚浇筑成型的混凝土拌和物中吸㈩，同时使混凝土拌和物密实的一种成型方法。按真空作业的方式，分为表面真空作业和内部真空作业。表面真空作业是在混凝土构件的上、下表面或侧面布置真空腔进行吸水。上表面真空作业适用于楼板、预制混凝土平板、道路、机场跑道等；下表面真空作业适用于薄壳、隧道顶板等；墙壁、水池、桥墩等则宜用侧表面真空作业。有时还可将上述几种方法结合使用。
