造价管理：因果分析图法的含义和内容

2016-01-18 15:51　来源：正保会计网校打印 | 收藏 |

字号

因果分析图又叫树枝图或鱼刺图，是用来寻找某种质量问题产生原因的有效工具。

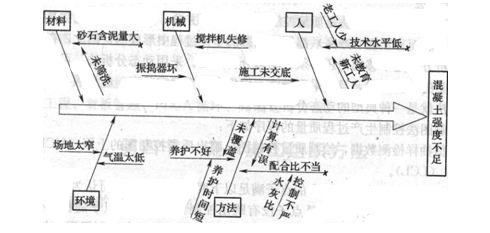

因果分析图的做法是：首先明确质量特性结果，画出质量特性的主干线，也就是明确制作什么质量问题的因果图。如混凝土强度不足，则把它写在右边，从左向右画上带箭头的框线。然后分析确定可能影响质量特性的大原因（大枝），一般有人、机械、材料、方法和环境五个方面。再进一步分析确定影响质量的中、小和更小原因，即画出中小细枝。

因果分析图法

对重要的影响原因还要用标记（如*）或文字说明，以引起重视。最后对照各种因素逐一落实，制定对策，限期改正。
