造价管理：排列图法的含义和内容

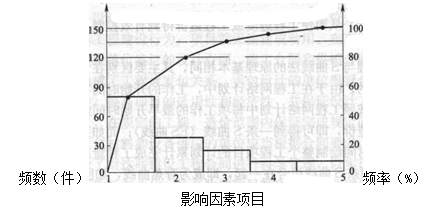

排列图又叫主次因素分析图或帕累特（Pareto）图，是用来寻找影响工程（产品）质量主要因素的一种有效工具。排列图由两个纵坐标、一个横坐标、若干个直方图形和一条曲线组成。其中左边的纵坐标表示频数，右边的纵坐标表示频率，横坐标表示影响质量的各种因素。若干个直方图形分别表示质量影响因素的项目，直方图形的高度则表示影响因素的大小程度，按大小顺序由左向右排列，曲线表示各影响因素大小的累计百分数。这条曲线称为帕累特曲线。

采用排列图分析影响工程（产品）质量的主要因素，可按以下程序进行：

（1）列出影响工程（产品）质量的因素，并统计各影响因素出现的频数和频率。

（2）按质量影响因素出现频数由大到小的顺序，从左至右绘制排列图。

（3）分析排列图，找出影响工程（产品）质量的主要因素。在一般情况下，将影响质量的因素分为三类，累计频率在0-80%范围的因素，称为A类因素，是主要因素；在80%-90%范围内的为B类因素，是次要因素；在90-100%范围内的为C类因素，是一般因素。
