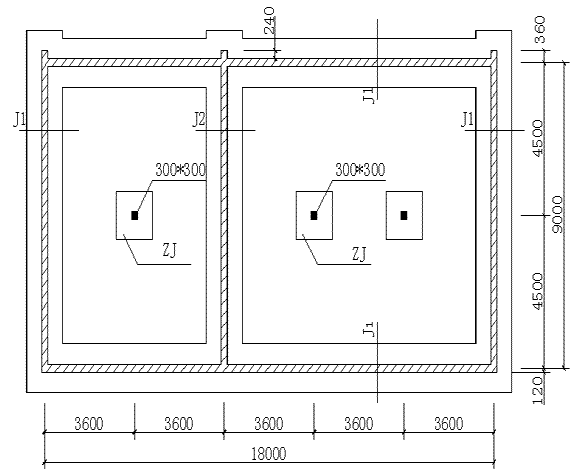

某建筑物基础平面图及详图如图2－4（ a）、（b）所示，地面做法：20厚1：2.5的水泥砂浆，100厚C10的素混凝土垫层，素土夯实。基础为M5.0的水泥砂浆砌筑标准粘土砖。试求垫层工程量。

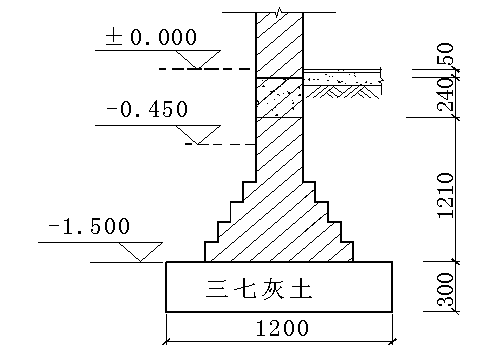

图2－4c基础详图
解：①C10的素混凝土地面垫层工程量：
V垫层＝（ S净－ S扣）×δ
＝[（3.6×5－0.24×2）×（9－0.24）-0.3 × 0.3 ×3]×0.1
＝15.32m3
套定额：2－1－13

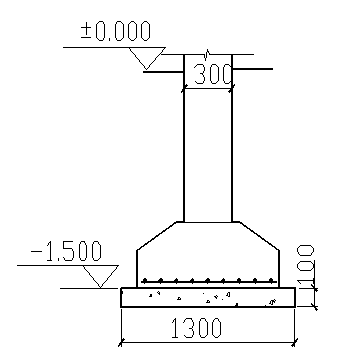

②独立基础C10素混凝土垫层工程量：
V垫层＝ ab×δ×n
＝1.3×1.3×0.1×3＝0.51 m3
套定额：2－1－13
注意：垫层定额按地面垫层编制，独立基础垫层套定额时人工、机械要分别乘以系数1.10.
③条形基础3：7灰土垫层工程量：
V垫层= V外墙垫＋V内墙垫
= S断×L中＋ S断×L基底净长
＝1.2×0.3×[（9＋3.6×5）×2＋0.24×3]＋ 1.2×0.3×（9－1.2）
＝22.51 m3
套定额：2－1－1
注意：条形基础垫层套定额时人工、机械要分别乘以系数1.05.
