　　知识点：疲劳寿命曲线

　　1.零件的疲劳寿命与零件的应力和应变水平有关，它们之间的关系可以用疲劳寿命曲线表示（S－N曲线）

　　（1）种类：应力-寿命曲线（σ-N曲线），应变-寿命曲线（δ-N曲线）。

　　（2）数学表达式：σmN＝C（6－11）

　　式中：m、C——材料常数。

机电设备评估基础知识点

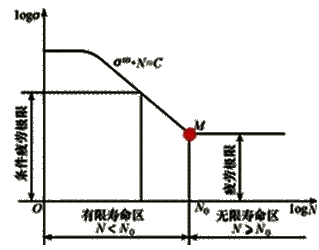

　　图6-3S-N曲线

　　【小结1】水平起始点M对应的应力值σ叫做疲劳极限。①疲劳极限：是可以承受无限次应力循环而不会发生疲劳破坏的最大应力。②疲劳极限比材料静强度极限要低得多。

　　【小结2】对应M点的横坐标叫做循环基数，用符号N0来表示，N0一般是107，但是对于具体的材料、具体的循环特征，N0有所不同。

　　①在N0点右边的部分，是无限寿命区，如果承受的应力小于疲劳极限，试件就可以承受无限次应力循环而不发生疲劳破坏；

　　②N0点左边的区域为有限寿命区，又称为条件疲劳极限，即当材料所承受的最大应力大于它的疲劳极限时，只能承受有限次应力循环，而不能是无限次。

　　③N低于104～105时对应的有限寿命区称为低周疲劳区。

　　④在有限寿命区，应力和循环次数的关系用方程σmN＝C来表示。

　　【提示】S－N曲线是由标准试件测试得出的，对于实际零件尺寸和表面状态与试件有差异，常存在由圆角、键槽等引起的应力集中，所以，在使用时必须引入应力集中系数K、尺寸系数ε、和表面系数β。
